Cómo instalar una bomba dosificadora: esquema y pasos técnicos
La correcta instalación de una bomba dosificadora es fundamental para garantizar una dosificación precisa, segura y confiable de productos químicos en sistemas industriales. Una instalación incorrecta puede provocar sobrepresión, dosificación inestable, daños al equipo o fallas de seguridad.
Esta guía describe el esquema típico de instalación de una bomba dosificadora, los accesorios recomendados y las buenas prácticas técnicas.
Componentes principales del sistema de dosificación
Una instalación estándar de bomba dosificadora incluye los siguientes elementos:
Bomba dosificadora
Filtro tipo Y en la línea de succión
Válvula de seguridad o alivio
Válvula de contrapresión
Amortiguador de pulsos
Manómetro de diafragma
Probeta o columna de calibración
Válvulas de aislamiento
Línea de descarga hacia el proceso
Cada componente cumple una función específica para proteger el sistema y asegurar una dosificación estable.

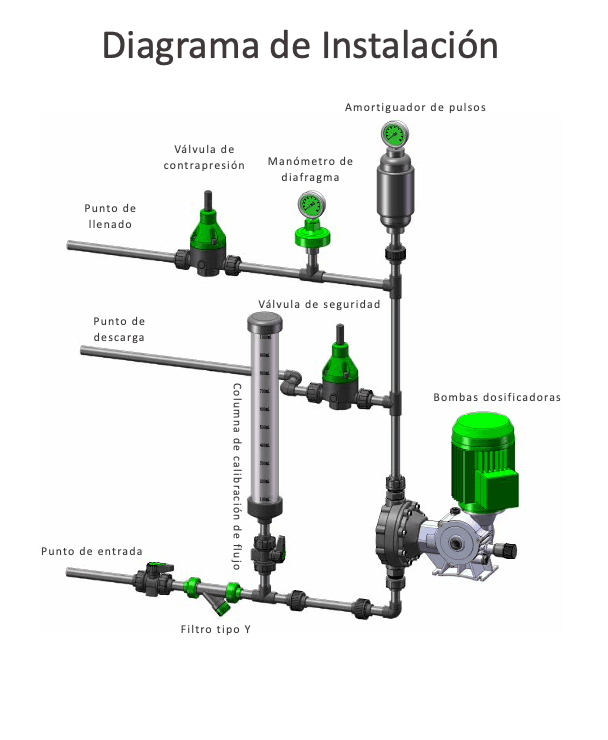

Esquema general de instalación
El diagrama de instalación muestra la disposición recomendada de los accesorios desde el punto de succión hasta el punto de inyección en la línea de proceso.
Nota: El diagrama es referencial. La configuración final debe ajustarse a las condiciones reales de operación.
Pasos técnicos para la instalación
1. Instalación en la línea de succión
Instalar un filtro tipo Y para evitar ingreso de partículas.
Asegurar que la línea tenga el menor número posible de codos.
Mantener una altura de succión adecuada para evitar cavitación.
2. Montaje de la bomba dosificadora
Instalar la bomba en una superficie firme y nivelada.
Verificar alineación y accesibilidad para mantenimiento.
Confirmar compatibilidad del material con el químico dosificado.
3. Línea de descarga
En la descarga de la bomba se recomienda instalar:
Válvula de contrapresión para estabilizar la dosificación.
Manómetro de diafragma para monitorear presión.
Amortiguador de pulsos para reducir vibraciones y picos de presión.
Válvula de seguridad para proteger el sistema ante sobrepresión.
4. Calibración del sistema
Incorporar una probeta o columna de calibración.
Ajustar el caudal real de dosificación.
Verificar estabilidad del flujo antes de operar en continuo.
5. Punto de inyección
Instalar el punto de inyección en una zona de buena mezcla.
Asegurar válvula antirretorno si el proceso lo requiere.
Verificar compatibilidad de presión y temperatura.
Buenas prácticas de instalación
Nunca operar la bomba sin válvula de seguridad
Evitar líneas de descarga cerradas
Utilizar materiales compatibles (PVC, CPVC u otros según químico)
Seguir recomendaciones del fabricante
Realizar pruebas antes de la puesta en marcha
Errores comunes
Omitir la válvula de contrapresión
No instalar amortiguador de pulsos
Subdimensionar accesorios
Usar materiales incompatibles con el químico
No calibrar el sistema antes de operar
Conclusión
Una correcta instalación de una bomba dosificadora requiere más que conectar el equipo. El uso adecuado de válvulas, accesorios y elementos de control es clave para asegurar seguridad, precisión y durabilidad del sistema.
