Los codos mitrados son soluciones utilizadas en sistemas de tuberías cuando no es posible o conveniente emplear codos prefabricados estándar. Su diseño se basa en la unión angular de tramos rectos, permitiendo adaptar la línea a geometrías específicas o grandes diámetros.
Este tipo de codo es común en aplicaciones industriales, hidráulicas y de proceso, donde se requieren soluciones especiales de fabricación.
¿Qué es un Codo Mitrado?
Un codo mitrado se obtiene al cortar uno o varios tramos de tubería en ángulos definidos y unirlos entre sí para generar un cambio de dirección en la línea.
A diferencia de un codo estándar:
- No es una pieza moldeada
- Se fabrica a partir de tubo recto
- Permite ángulos personalizados
Principio de Diseño
El diseño de un codo mitrado considera principalmente:
- Ángulo total de desviación requerido
- Número de segmentos a utilizar
- Diámetro de la tubería
- Espesor de pared
- Condiciones de presión y operación
A mayor número de segmentos, menor pérdida de carga y mejor comportamiento hidráulico.

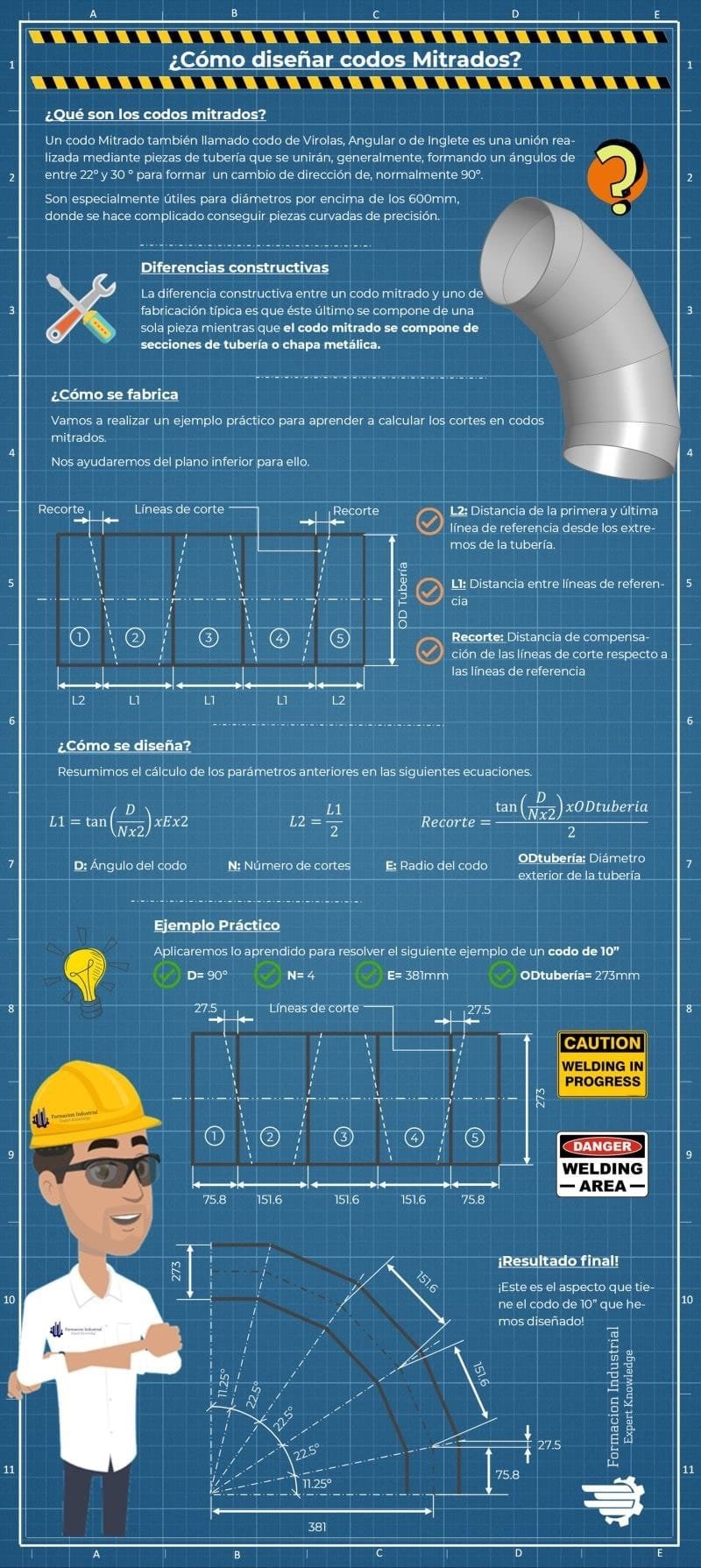

Diseño Geométrico Básico
Para un ángulo total determinado:
- Se divide el ángulo en segmentos iguales
- Cada segmento se corta con un ángulo específico
- Los tramos se ensamblan para formar la desviación deseada
Este método permite aproximarse a la curvatura de un codo estándar mediante tramos rectos.
Aplicaciones Comunes
Los codos mitrados se utilizan en:
- Tuberías de gran diámetro
- Líneas especiales de proceso
- Instalaciones donde no existen fittings estándar
- Sistemas PVC y CPVC de gran tamaño
- Montajes industriales a medida
Ventajas y Limitaciones
Ventajas
- Fabricación a medida
- Flexibilidad geométrica
- Disponibilidad para grandes diámetros
Limitaciones
- Mayor pérdida de carga respecto a codos moldeados
- Requiere precisión en corte y ensamblaje
- Debe evaluarse su uso en sistemas de alta presión
Consideraciones Técnicas
Antes de diseñar un codo mitrado se recomienda evaluar:
- Presión de trabajo del sistema
- Compatibilidad del material
- Método de unión (adhesivo, termofusión, bridas)
- Normativa aplicable
Conclusión
El diseño de codos mitrados es una solución técnica válida cuando se requieren cambios de dirección especiales en sistemas de tuberías industriales. Su correcta ejecución permite adaptar la geometría del sistema manteniendo un desempeño hidráulico aceptable.
