El término Schedule se utiliza para identificar el espesor de pared de una tubería en relación con su diámetro nominal. Esta clasificación es ampliamente empleada en sistemas de tuberías presurizadas, ya que permite definir el comportamiento mecánico del tubo frente a la presión interna.
El Schedule no representa directamente la presión de trabajo, sino que está asociado al espesor de la pared, lo que influye en la resistencia del material.

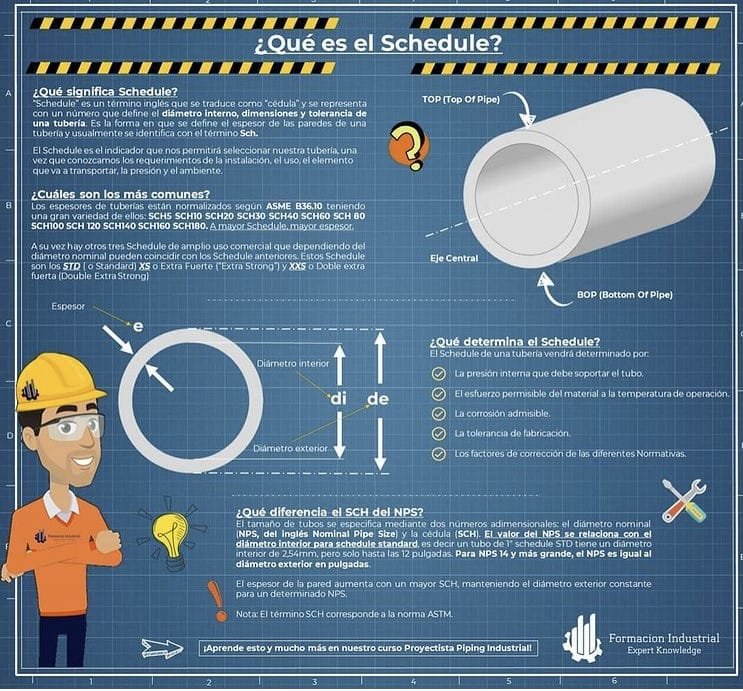

¿Qué significa la clasificación Schedule?
La designación Schedule corresponde a un sistema normalizado que indica el espesor de la tubería. A mayor número de Schedule, mayor es el espesor de pared para un mismo diámetro nominal.
Esto implica que:
- El diámetro exterior permanece constante.
- El diámetro interior varía según el Schedule.
- El espesor de pared aumenta con el número de Schedule.
Schedules más comunes
En sistemas de tuberías plásticas e industriales, los Schedules más utilizados son:
- Schedule 40
- Schedule 80
Cada uno de ellos responde a distintas exigencias de resistencia mecánica y condiciones de operación.
Relación entre Schedule, presión y diámetro
El Schedule influye directamente en la capacidad de la tubería para soportar presión interna. Sin embargo, la presión máxima admisible también depende de otros factores como:
- Material del tubo
- Temperatura de operación
- Norma de fabricación
- Condiciones de instalación
Por esta razón, el Schedule debe interpretarse siempre junto a las especificaciones técnicas del fabricante y la normativa aplicable.
Diferencia entre Schedule y otras clasificaciones
El Schedule no debe confundirse con otros sistemas de clasificación de tuberías, como las series SDR, que relacionan el diámetro exterior con el espesor de pared mediante una relación dimensional distinta.
Cada sistema de clasificación se utiliza según el tipo de material, norma y aplicación específica.
Uso del Schedule en selección de tuberías
Comprender qué es el Schedule permite:
- Seleccionar correctamente una tubería según la aplicación.
- Evaluar compatibilidad con accesorios y válvulas.
- Garantizar seguridad y durabilidad del sistema.
La correcta interpretación del Schedule es clave para el diseño y mantenimiento de redes presurizadas.
