La válvula de diafragma es un dispositivo de control de flujo utilizado para regular, abrir o cerrar el paso de fluidos mediante la deformación de una membrana flexible. Su diseño permite un cierre hermético sin contacto directo entre el mecanismo de accionamiento y el fluido transportado.
Este tipo de válvula es ampliamente utilizado en sistemas donde se requiere un control confiable, bajo mantenimiento y compatibilidad con fluidos agresivos o contaminantes.
¿Qué es una válvula de diafragma?
Una válvula de diafragma funciona mediante un elemento flexible (diafragma) que se presiona contra el asiento de la válvula para interrumpir el flujo. El movimiento se produce a través de un volante, grifo o actuador, según el diseño.
Al no existir componentes metálicos en contacto directo con el fluido, se reduce el riesgo de corrosión y contaminación del sistema.

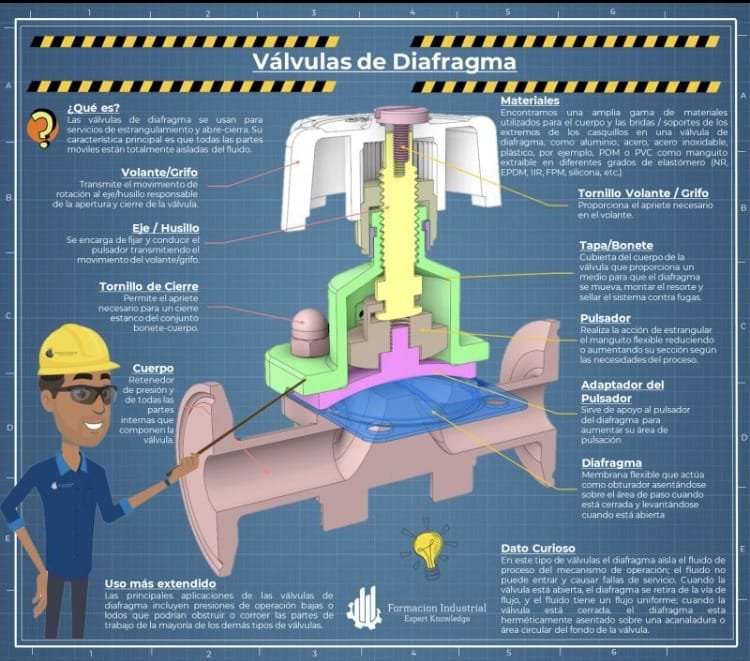

Componentes principales
Una válvula de diafragma está compuesta, de forma general, por los siguientes elementos:
- Cuerpo de la válvula
- Diafragma flexible
- Eje o husillo
- Volante o sistema de accionamiento
- Bonete
- Asiento de cierre
Cada componente cumple una función específica para asegurar el control y la estanqueidad del sistema.
Funcionamiento
El funcionamiento se basa en el desplazamiento vertical del diafragma:
- Al accionar el volante, el eje presiona el diafragma contra el asiento.
- Cuando el diafragma se eleva, el fluido circula libremente.
- Al descender, se produce el cierre total del paso.
Este mecanismo permite un control progresivo del flujo y un cierre eficiente.
Usos y aplicaciones
Las válvulas de diafragma se utilizan en aplicaciones donde se requiere:
- Control de fluidos corrosivos o con sólidos en suspensión
- Sistemas de agua potable y saneamiento
- Procesos industriales con requerimientos de limpieza
- Redes de conducción en PVC u otros termoplásticos
Su diseño facilita la mantención y reduce la acumulación de residuos en el interior.
Consideraciones de selección
Al seleccionar una válvula de diafragma es importante considerar:
- Tipo de fluido
- Temperatura y presión de trabajo
- Material del cuerpo y del diafragma
- Tipo de accionamiento requerido
Estas variables aseguran un funcionamiento adecuado y una mayor vida útil del sistema.
*FUENTE : FORMACION PIPING INDUSTRIAL
