La norma API 5L establece los requisitos técnicos para tubos de acero utilizados en sistemas de conducción de fluidos, especialmente en aplicaciones industriales y energéticas. La designación marcada en el tubo entrega información clave sobre su grado mecánico, proceso de fabricación y condición de suministro.
Comprender esta codificación permite seleccionar correctamente el tubo según las condiciones de servicio, presión y exigencias estructurales del proyecto.
¿Qué información entrega la designación API 5L?
La identificación de un tubo API 5L se compone de letras y números que indican distintos aspectos normativos del producto, tales como:
- Norma de fabricación aplicable.
- Grado mecánico del acero.
- Condición de suministro y tratamiento térmico.
- Condición de servicio para la cual fue fabricado.
Interpretación del grado API 5L
El grado del tubo API 5L se expresa mediante una designación alfanumérica (por ejemplo, X42, X52, X60). Esta designación está asociada a las propiedades mecánicas mínimas del material, principalmente su resistencia y comportamiento estructural.
A mayor grado, el material presenta una mayor resistencia mecánica, lo que permite su uso en condiciones más exigentes de operación.

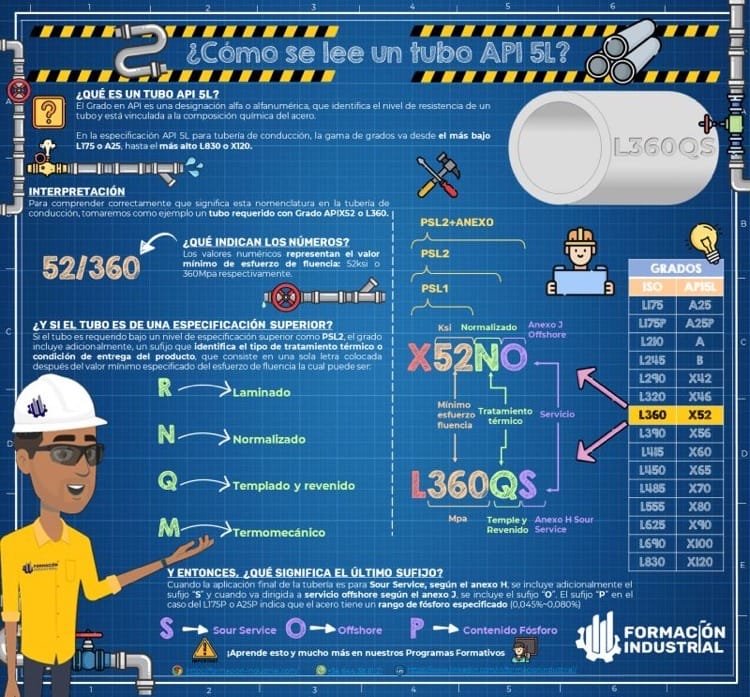

La imagen técnica presentada resume visualmente cómo se identifican estos grados dentro de la norma.
Condición de fabricación y tratamiento térmico
Dentro de la codificación API 5L también se incluyen referencias al estado metalúrgico del tubo, el cual depende del proceso de fabricación y del tratamiento térmico aplicado.
Estas condiciones influyen directamente en:
- La resistencia del material.
- Su comportamiento frente a presión interna.
- Su desempeño en servicio continuo.
Importancia de interpretar correctamente API 5L
Leer correctamente la designación API 5L es fundamental para:
- Evitar errores de especificación.
- Asegurar compatibilidad con la aplicación.
- Cumplir con los requisitos normativos del proyecto.
- Garantizar seguridad y confiabilidad en operación.
Conclusión
La designación de un tubo API 5L concentra información crítica sobre su grado, proceso y condición de servicio. Interpretarla adecuadamente permite seleccionar el producto correcto para sistemas de conducción industrial exigentes.
