La válvula check de columpio es un dispositivo de retención utilizado para permitir el paso del fluido en un solo sentido y evitar el flujo inverso dentro de un sistema de tuberías.
Su diseño simple y robusto la convierte en una solución habitual en redes hidráulicas donde se requiere protección de equipos y estabilidad del sistema.
¿Qué es una válvula check de columpio?
Este tipo de válvula funciona mediante un disco oscilante que gira sobre un eje o perno. El movimiento del fluido empuja el disco permitiendo el paso en una sola dirección.
Cuando el flujo se detiene o intenta invertirse, el disco retorna a su posición de cierre por efecto de la gravedad, bloqueando el paso.

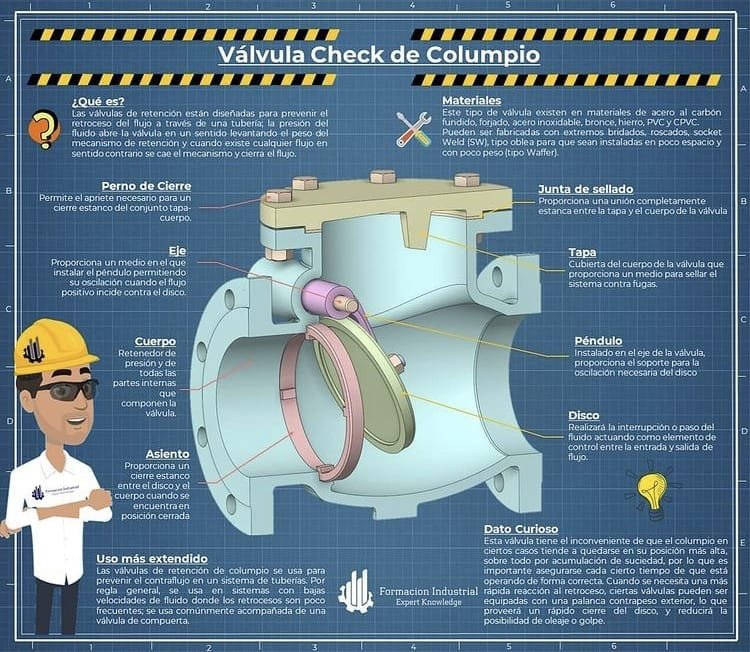

Principales componentes
Una válvula check de columpio está compuesta generalmente por:
- Cuerpo de la válvula
- Disco de cierre
- Eje o perno de giro
- Tapa superior
- Asiento de sellado
Estos elementos trabajan de forma conjunta para asegurar un cierre automático y confiable.
Funcionamiento
El principio de operación es completamente automático:
- El fluido en dirección correcta abre el disco.
- La interrupción del flujo provoca el cierre inmediato.
- No requiere accionamiento manual ni energía externa.
Este comportamiento reduce el riesgo de golpes de ariete y daños en la instalación.
Aplicaciones habituales
Las válvulas check de columpio se utilizan comúnmente en:
- Sistemas de bombeo
- Redes de agua potable
- Instalaciones de riego
- Redes industriales de conducción de fluidos
Su uso es clave para evitar el retorno de fluido y proteger bombas y equipos asociados.
Consideraciones de instalación
Para un funcionamiento adecuado se debe considerar:
- Orientación correcta según el sentido del flujo
- Instalación en tramos rectos de la tubería
- Compatibilidad con presión y material de la red
Estas consideraciones ayudan a prolongar la vida útil del sistema.
*FUENTE : FORMACION PIPING INDUSTRIAL
